鐵合金礦熱爐一般在鐵液從爐眼流出后，要使用泥料將出鐵口堵塞。由于泥料是用泥炮擠入的，因此該種泥料則稱為炮泥。
炮泥用的耐火原料，主要有黏土熟料、礬土熟料、廢舊耐火磚、剛玉和莫來(lái)石等，摻加焦 炭粉和電極粉等含碳材料。結(jié)合劑為焦油瀝青和酚醛樹(shù)脂等有機(jī)材料，還摻加SiC、Si3N4、
膨脹劑和外加劑等。其配制原則：中、小型礦熱爐用低檔材料配制炮泥，高檔材料炮泥則用于 大、中型鐵合金電爐。

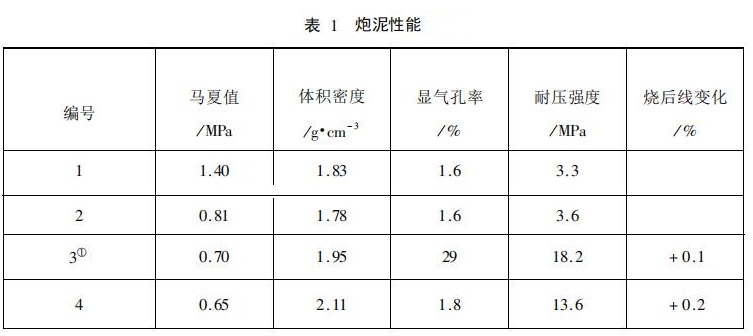

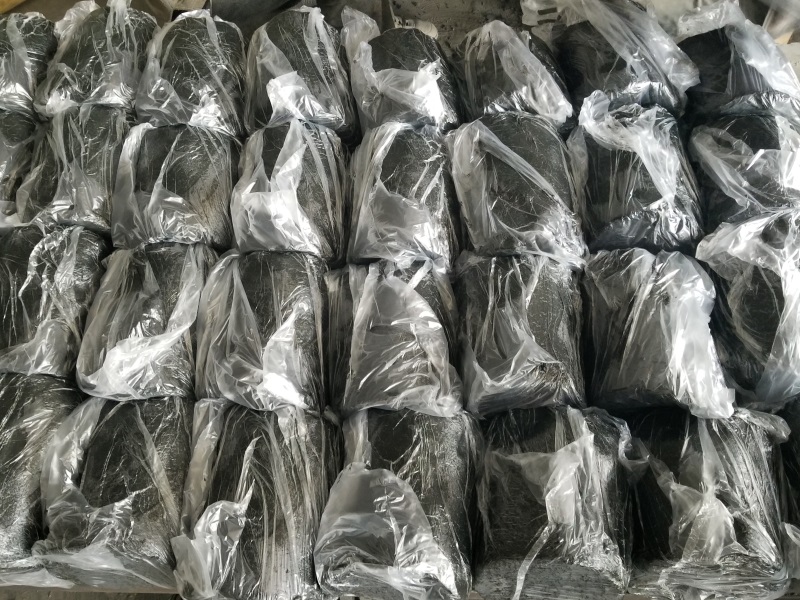

大、中型鐵合金電爐用的炮泥配合比：棕剛玉或白剛玉20%~25% 黏土和絹云母20%~25%焦炭粉和SiC粉30~38%，焦油瀝青80~10%，石墨 20%~5%，另加13%~16%的結(jié)合劑和適量外加劑。在熱的輪碾機(jī)中混練，時(shí)間為15~50min。炮泥性能，見(jiàn)下表。該炮泥也稱做無(wú)水炮泥。
